回轉烘干機

發布時間:2019-02-25

回轉烘干機的主要特點:
1、機械化程度高、生產能力較大、可連續運轉。
2、結構優良、簡單、物料通過筒體阻力運行平穩、操作方便。
3、故障少、維護費用低、功耗低。
4、適用范圍廣、產品干燥的均勻性好。

全國24小時銷售熱線:13676917000

點擊咨詢 在線留言

產品介紹

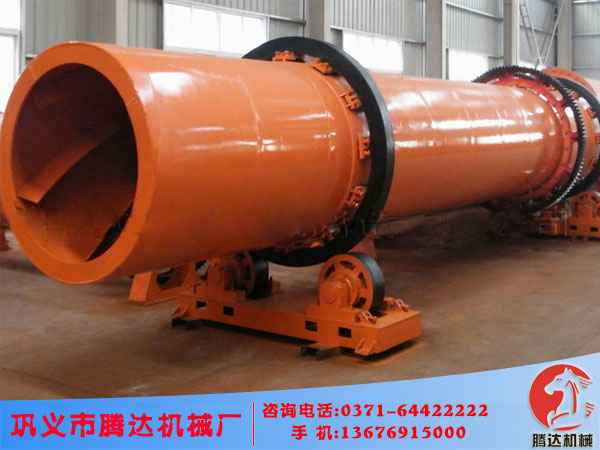

一、回轉烘干機簡介
回轉烘干機是煤泥加熱干燥裝置。同軸套列的回轉筒體中的煤泥由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。套筒套列結構使烘干機長度可成倍縮短,由于散熱面大幅減少,以致熱耗降低,而倍增的熱交換面使熱效大大提高。對不能觸煙的煤泥,多筒式回轉烘干機在內外筒中分別提供內煙管和環形煙管,各煙管間用徑向煙道溝通,同樣高效節能。不難看出,對熱料和冷介質而言,則本機成為套筒式回轉冷卻機。
二、回轉烘干機適用范圍:
回轉式烘干機在傳統單筒回轉式烘干機結構的基礎上進行了大幅度的突破和創新。從烘干機理上看,物料與熱氣流的交換更加充分、更為科學合理,各項熱工指標達領先水平。適應粘土、石膏、煤、礦渣、煤矸石、混合料、干混砂漿、黃砂、鐵粉等各種原材料的烘干,也適用于磷肥、復合肥生產中原料及冶金、化工等行業的各種散狀物料的烘干。

工作原理

三、回轉烘干機的工作原理
物料經提升機、穩流倉、溜子、進入烘干機,轉筒邊沿組合揚料板將物料抄起至一定高度灑下,經中心組合揚料裝置打散、導向、均流,進行第二次揚料,物料在重力和軸向剪推力的作用下向卸料端移動,熱空氣經進料端穿過烘干機筒內物料層,與物料直接進行熱交換,廢氣經烘干機卸料端除塵裝置排出爐外,合格干料經卸料口卸出,完成整個烘干過程。

結構組成

四、回轉烘干機組成
回轉烘干機由1、筒體;2、前輥圈;3、后輥圈;4、齒輪;5、擋輥;6、拖輥;7、小齒輪;8、出料部分;9;揚板;10、減速機;11、電機;12、熱風道,13、進料溜槽;14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
五、騰達回轉烘干機的主要特點
1、機械化程度高、生產能力較大、可連續運轉。
2、結構優良、簡單、物料通過筒體阻力運行平穩、操作方便。
3、故障少、維護費用低、功耗低。
4、適用范圍廣、產品干燥的均勻性好。

技術參數

六、回轉烘干機的技術參數
產品規格 生產能力 (t/h) 功率 (kw) 筒體轉速 (r/min) 減速機型號 重量 (t)
Φ0.6×8 m 1.5-2.8 4 8 JZQ 250-16- Ⅰ 5.1
Φ0.8×10 m 3.0 4 7.5 JZQ 350-16- Ⅰ 6.9
Φ10×10 m 3.3-4.9 5.5 5.8 JZQ 400-16- Ⅰ 7.5
Φ1.2×10 m 4-6 7.5 4.8 ZL 50-16- Ⅰ 13.5
Φ1.5×12 m 4-6 10 4.8 JZQ 500- Ⅲ -2F 18.9
Φ1.5×15 m 7-12 18.5 4.8 ZQ 500 Ⅲ -2F 21
Φ1.8×12 m 7-12 18.5 4.1 JZQ 50-16 Ⅱ -2 22.83
Φ2.2×12 m 12 18.5 3.2 JZQ 650- Ⅲ 37.6
Φ2.2×14 m 12 22 3.2 JZQ 650- Ⅲ 40
Φ2.2×16 m 10-13 30 3.2 JZQ 750- Ⅲ 45
Φ2.4×14 m 10-14 30 3 JZQ 750- Ⅲ 51
Φ2.4×18 m 25 37 3 ZL 85-13- Ⅰ 54
Φ2.4×20 m 32-36 37 3 ZL 85-13- Ⅰ 54.14
Φ3×20 m 40-50 55 2.59 ZL 100-16- Ⅰ 78
Φ3×25 m 45-58 75 2.59 ZL 100-16-I 104.9
